產品描述

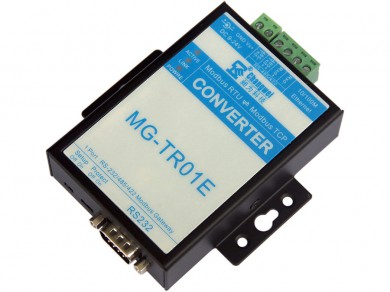

MG-TR01E是一款高性價比的工業級Modbus協議轉換網關（以下簡稱“Modbus網關” ），內嵌TCP/IP協議棧，提供Modbus RTU協議與Modbus TCP協議之間的雙向轉換，輕易使得 RS232/485/422 串口Modbus RTU設備立即具備與Modbus TCP以太網絡設備（如網絡型PLC、HMI、PC組態軟件等）接入功能。

MG-TR01E向上提供1個10/100M以太網RJ45接口，向下提供1個標準RS232/485/422 串行口，RS485/422內嵌防雷保護，RS485/422和RS232可同時使用無需切換。MG-TR01E支持ARP，IP，ICMP，TCP，UDP，DHCP協議，可輕松實現異地遠程設備監控； MG-TR01E 也可作為普通串口服務器使用，支持背靠背成對使用，簡便實現串口通訊距離的網絡延伸；MG-TR01E 還支持虛擬串口工作模式。

MG-TR01E 具備了強大的多主機訪問支持功能和 RS485/422 總線沖突控制功能。 所謂多主機功能是指，MG-TR01E 作為 Modbus TCP 服務器時可以支持多達 100 個 TCP 客戶端同時連接，多個 TCP 連接可以隨機性的訪問，MG-TR01E 能夠分別對不同的連接給出正確應答，保證數據穩定不丟包。相對于 RS485/422 總線只能夠有一個主機進行訪問，MG-TR01E 實現了“多主機”功能。MG-TR01E 實現了 RS485/422 總線的沖突控制，防止了多主機時的串口總線搶占問題。

MG-TR01E 能夠支持 Modbus 協議中的標準功能碼和寄存器地址范圍。

另外，將 MG-TR01E 的“轉化協議”選擇為“無”，也可當作普通的透明傳輸?shù)膯未诜掌魇褂?。?MG-TR01E 是一款 Modbus 網關和串口服務器的復合產品。但是不同于普通的串口服務器例如 NS101，MG-TR01E 即使作為普通串口服務器模式下也可以支持“多主機”功能，可解決多個計算機或主站同時監控一個串口設備的難題。

多數應用情況是 MG-TR01E 作為 Modbus 服務器，即作為 TCP Server 在 502 端口監聽，串口連接的是 RTU 設備，計算機 / PLC / HMI 作為主站通過 Modbus TCP 訪問 MG-TR01E 連接的 RTU 設備，MG-TR01E 負責進行協議轉化。但是，某些情況 Modubus RTU 設備也能夠作為主站，通過 MG-TR01E 訪問 Modbus TCP 設備，此時 MG-TR01E 作為 Modbus 客戶端，目的端口設置為 502。

其它功能包括：小于 1W 的低功耗設計；RS485/422 內嵌RS485/422防雷保護；RS485/422和 RS232 可同時使用無需切換。支持 DHCP動態IP獲取、虛擬串口等。

應用領域
? 工業自動化系統；PLC控制與管理；
? 電信基站/ 機房動力環境監控系統；
? 樓宇自控/ 門禁一卡通/ 停車場/ 消防/ 安保控制系統；
? 金融/ 證券交易系統/ 醫療自動化系統；
? 能源管理/ 電子電力/ 智能儀表監控系統；
? 軌道交通/ 智能交通系統；
? 工控教學應用遠程通訊；
? 零售業銷售點系統（POS）；
? LED信息顯示設備；
? CNC管理；
? 智能家居系統。

關鍵詞：MG-TR01E工業級RS232/485/422單串口Modbus網關 Modbus RTU和Modbus TCP協議轉換器, 串口服務器, RS232轉以太網絡, 485轉RJ45, 串口轉網絡, Modbus協議轉換器, Modbus網關,Modbus RTU轉Modbus TCP
