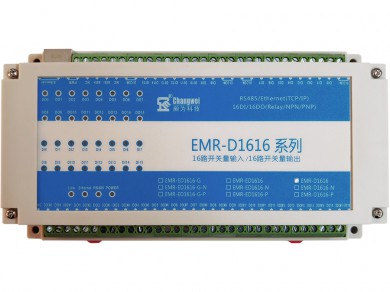

EMR-D1616
16路開關量輸入16路開關量（繼電器）輸出

  • 16路開關量輸入，兼容開關觸點信號與80V DC以內電平信號，并具1kHz計數功能；
  • 16路隔離的開關量輸出通道，可設置上電初始狀態（即常開或常閉輸出類型），其阻性負載觸點容量2A/24VDC、1A/120VAC、500mA/240VAC，感性負載觸點容量250mA/240VAC；最小負載1mA 5VDC；
  • 開關量輸入、開關量輸出與系統隔離；
  • DO上電初始狀態可設置；
  • 支持上位機/上位軟件對模塊掉電檢測及復位判斷功能；
  • Modbus RTU通信協議，支持1、2、3、4、5、6、15、16功能碼；
  • 485地址范圍支持1-254（同一總線上最多支持250個設備）；
  • RS485通訊接口提供光電隔離及每線600W浪涌保護；
  • 電源具有無極性輸入功能；
  • 具有良好的過流過壓、反接保護功能；
  • 支持任意串口參數下強制初始化模塊串口參數及485地址設置功能

產品描述



EMR-D1616為RS485型16通道開關量輸入（DI）、16通道開關量（繼電器）輸出（DO）模塊。模塊內部電路與現場開關量輸入信號及開關量輸出電路之間采用光耦/繼電器隔離。


EMR-D1616具有16路開關量輸入通道，可實現干接點（開關觸點）信號及不高于80V DC濕接點（電平）信號的接入檢測及1kHz以內脈沖計數功能（計數器可配置成上升沿計數和下降沿計數）；16路隔離的開關量輸出通道，可設置上電初始狀態（即常開或常閉輸出類型），其阻性負載觸點容量2A/24VDC、1A/120VAC、500mA/240VAC，感性負載觸點容量250mA/240VAC；Cortex-M3高速處理芯片，具有強勁的數據處理能力；看門狗電路設計，在出現意外時能夠自動復位EMR-D1616，ESD、過壓、過流保護設計，確保系統長期運行穩定可靠。

同時，針對工業應用，EMR-D1616采用隔離的RS485通訊接口設計，避免工業現場信號對EMR-D1616通訊接口的影響；具有良好的擴展性能，同一總線上支持最多250個設備在線通訊；標準Modbus RTU通訊協議，支持多種常用功能碼，使得用戶可以更加輕松實現與廣泛 SCADA軟件、HMI 設備及支持Modbus RTU協議的PLC等設備和系統的整合應用；具有通訊超時檢測功能；并且，我們免費提供協議和示例代碼，使您的二次開發更加靈活、簡便、高效。



規格參數

EMR-D1616參數列表

數字量

輸入接口

（DI）

通道數

16（系統隔離電壓1500VDC）

輸入類型

開關觸點信號或電平信號

高電平(數字1)

3.5VDC～80VDC

低電平(數字0）

≤1VDC

過壓/過流保護

DC80V / 5mA

ESD保護

15kV

浪涌保護

600W

DI計數器占空比

12V：1kHz：45%~65%； 500Hz：30%~70%

數字量

輸出接口

（DO）

通道數

16（系統隔離電壓2500VDC）

輸出類型

繼電器輸出：可設置常開或常閉，默認常開型（A型）

觸點容量

阻性負載：2A/24VDC,1A/120VAC,500mA/240VAC

感性負載：250mA/240VAC

最小負載：1mA/5VDC

動作時間

＜10ms

釋放時間

＜10ms

機械耐久性

10,000,000次@300次/分鐘

電耐久性（繼電器壽命）

100,000次@30次/分鐘

接觸電阻

0.1Ω（DC6V/1A）

串口

通信參數

接口類型

RS485

波特率

1200～115200bps可設置，默認為9600bps

數據位

8位

校驗位

奇校驗、偶校驗、無校驗（默認）

停止位

1位（默認）、1.5（無校驗）、2位（無校驗）

通訊協議

Modbus RTU

地址范圍

1~254（同一總線上最多支持250個設備）

串口保護

ESD保護

15KV

隔離電壓

1500VDC

浪涌保護

600W

電源參數

電源規格

12～24V DC，無極性接入

功耗

<10W（24VDC且所有繼電器動作時：Imax=400mA）

浪涌保護

800W

電源過壓，過流

60V，800mA

工作環境

工作溫度

-25～75℃

儲存溫度

- 40～125℃

相對濕度

5～95%RH，不凝露

其他

尺寸

200mm*114mm*59.1mm

外殼材質

ABS工程塑料

安裝方式

標準DIN導軌安裝或螺絲安裝

保修

3年質保


技術支持

在此輸入內容

相關下載

抱歉，此產品暫不提供下載
