產品描述

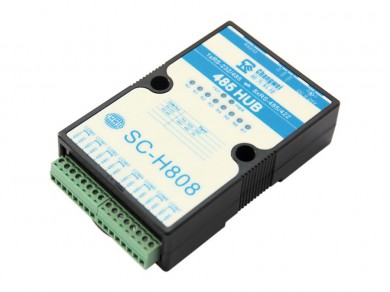

SC-H808光電隔離、防雷型RS-485總線分割/總線共享/集線器（HUB）是專為解決在復雜電磁場環境下RS-485總線大系統應用而設計的1路RS-232/485串口（總線接口）和8路RS-485（支線接口）之間隔離、雙向互轉的接口轉換器，兼容RS-232C、RS-485標準，能夠將現有RS-232/485點對點串口通訊或手拉手總線結構轉變?yōu)榫哂卸喾种У男切徒Y構布線方式。

為了保證數據通訊的安全可靠，SC-H808采取了一系列的隔離保護措施：內置光電隔離器及DC/DC隔離模塊，能夠提供高達2500Vrms/500VDC連續的隔離電壓，內置快速瞬態電壓抑制保護器（TVS），可以有效地抑制閃電，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，提供每線600W的雷擊浪涌保護功率，可以有效的防止雷擊和共地干擾，防止雷擊浪涌引入轉換器及設備；各RS-485端口間的光電隔離保護措施，使得當RS-485設備遭遇雷擊或者故障產生時，出現問題的網段將被隔離，以確保其他網段的正常工作，這一性能大大提高了現有RS-485網絡的可靠性，有效縮短了網絡的維護時間；支持無限制多級級聯擴展，布線靈活，合理利用SC-H808可以幫助用戶設計出獨特的高可靠的RS-485系統，輕易改善RS-485總線結構、分割網段、提高通信可靠性。

SC-H808在RS-485工作模式，采用的判別電路能夠自動感知數據流方向，并自動的切換使能控制電路，輕松解決RS-485收發轉換時延問題；數據通訊速率支持范圍廣，完美覆蓋常用的300-115.2Kbps；所有RS-485接口均具備短路保護，每路最多支持32個RS-485設備接入、單路RS-485接口總線傳輸距離最長可達1200米；同時，SC-H808采取寬電壓電源供電設計，適用于9~24V DC供電，性能穩定可靠；并且機身設有電源指示燈及數據流向指示燈，便于用戶直觀了解通訊情況；標準DB9母頭的RS-232串口，以及接線端子形式RS-485接口，接線方便、操作簡便。已廣泛用于安防監控系統、停車場管理系統、門禁一卡通系統、高速公路收費系統、道路監控系統、電力采集系統等各類自動化與遠程監控應用，是一款性能卓越，價格優良的數據接口轉換產品。

應用領域：

• 智能樓宇控制系統、門禁考勤系統、停車場系統、一卡通管理系統；
• 機房動力環境監控系統、視頻監控系統、遠程分布數據采集系統；
• 高速公路收費系統、公共汽車收費系統、IC卡收費系統、交通控制系統；
• 工業自動化控制系統、遠程計算機監控系統、PLC編程及通信；
• 消防監控系統、電力監控系統、自助銀行系、POS機消費系統；
• 自動化電子生產設備、工控教學、產品測試、工程現場調試；
• 機械、消防、石化、建筑、電力、交通等各行業RS-232/485總線工業自動化控制系統。
