產品描述

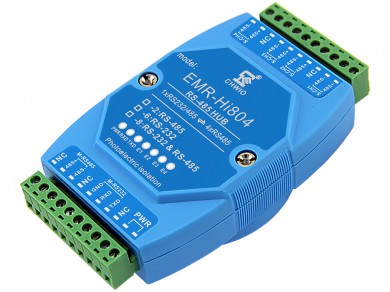

EMR-Hi804系列工業級全通道光電互隔離、防雷型RS-485總線分割/總線共享/集線器（HUB）是專為解決在復雜電磁場環境下RS-485總線大系統應用而設計的1路RS-485（或RS-232）串口（集線接口，接上位機（主站））和4路RS-485（支線接口，接下位機（從站））之間所有通道相互隔離、雙向互轉的接口轉換器，能夠?qū)F(xiàn)有RS-485手拉手總線結構轉變?yōu)榫哂卸喾种У男切徒Y(jié)構布線方式，并增加和擴展系統設備數量，增強系統的抗干擾能力。

為了保證數據通訊的安全可靠，EMR-Hi804系列采取了一系列的隔離保護措施：集成隔離485芯片，集成自恢復保險絲，內置光電隔離器及電源DC/DC隔離模塊，能夠提供高達2500Vrms/500VDC連續的隔離電壓；內置快速瞬態電壓抑制保護器（TVS），可以有效地抑制閃電，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，提供800W的雷擊浪涌保護功率，可以有效的防止雷擊和共地干擾，防止雷擊浪涌引入轉換器及設備；上下端各端口、下端各支線RS-485端口間均相互隔離（所有接口與系統隔離），使得當RS-485設備遭遇雷擊或者故障產生時，出現問題的端口將被隔離，以確保其他端口/上位機端口的正常工作，這一性能大大提高了現有RS-485網絡的可靠性，有效縮短了網絡的維護時間；支持無限制多級級聯擴展，布線靈活，合理利用EMR-Hi804系列可以幫助用戶設計出獨特的高可靠的RS-485系統，輕易改善RS-485總線結構、分割網段、提高通信可靠性，并能隔離保護上位機通訊接口，避免雷擊對上位設備造成損害。

EMR-Hi804系列的RS-485工作模式，采用的判別電路能夠自動感知數據流方向，并自動的切換使能控制電路，輕松解決RS-485收發轉換時延問題；數據通訊速率支持范圍廣，全面覆蓋常用的300-256Kbps；所有RS-485接口均具備短路保護，每路至多支持256個RS-485設備接入、單路RS-485接口總線傳輸距離至長可達1200米；同時，EMR-Hi804系列采取寬電壓電源供電設計，適用于12~24V DC供電，性能穩定可靠；并且機身設有電源指示燈及數據流向指示燈、通道故障指示燈，便于用戶直觀了解通訊情況；接線端子形式的RS-485接口，接線方便、操作簡便。可廣泛用于安防監控系統、停車場管理系統、門禁一卡通系統、高速公路收費系統、道路監控系統、電力采集系統等各類自動化與遠程監控應用，是一款性能卓越，價格優良的數據接口轉換產品。

應用領域：

• 智能樓宇控制系統、門禁考勤系統、停車場系統、一卡通管理系統；
• 機房動力環境監控系統、視頻監控系統、遠程分布數據采集系統；
• 高速公路收費系統、公共汽車收費系統、IC卡收費系統、交通控制系統；
• 工業自動化控制系統、遠程計算機監控系統、PLC編程及通信；
• 消防監控系統、電力監控系統、自助銀行系、POS機消費系統；
• 自動化電子生產設備、工控教學、產品測試、工程現場調試；
• 機械、消防、石化、建筑、電力、交通等各行業RS-232/485總線工業自動化控制系統。
